คำอธิบาย

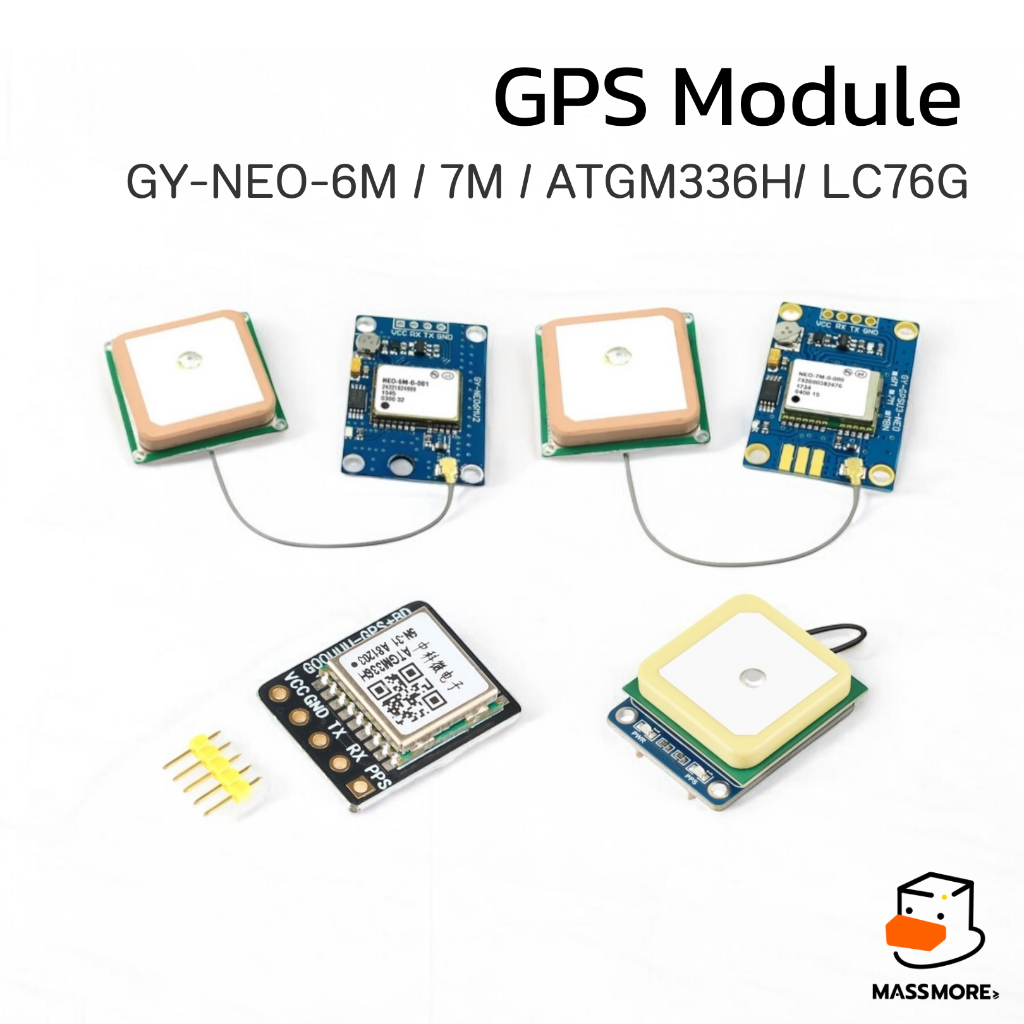

🌟 ตัวเลือกสินค้า โมดูลระบุตำแหน่งพิกัด พร้อมสายอากาศ GPS Modul

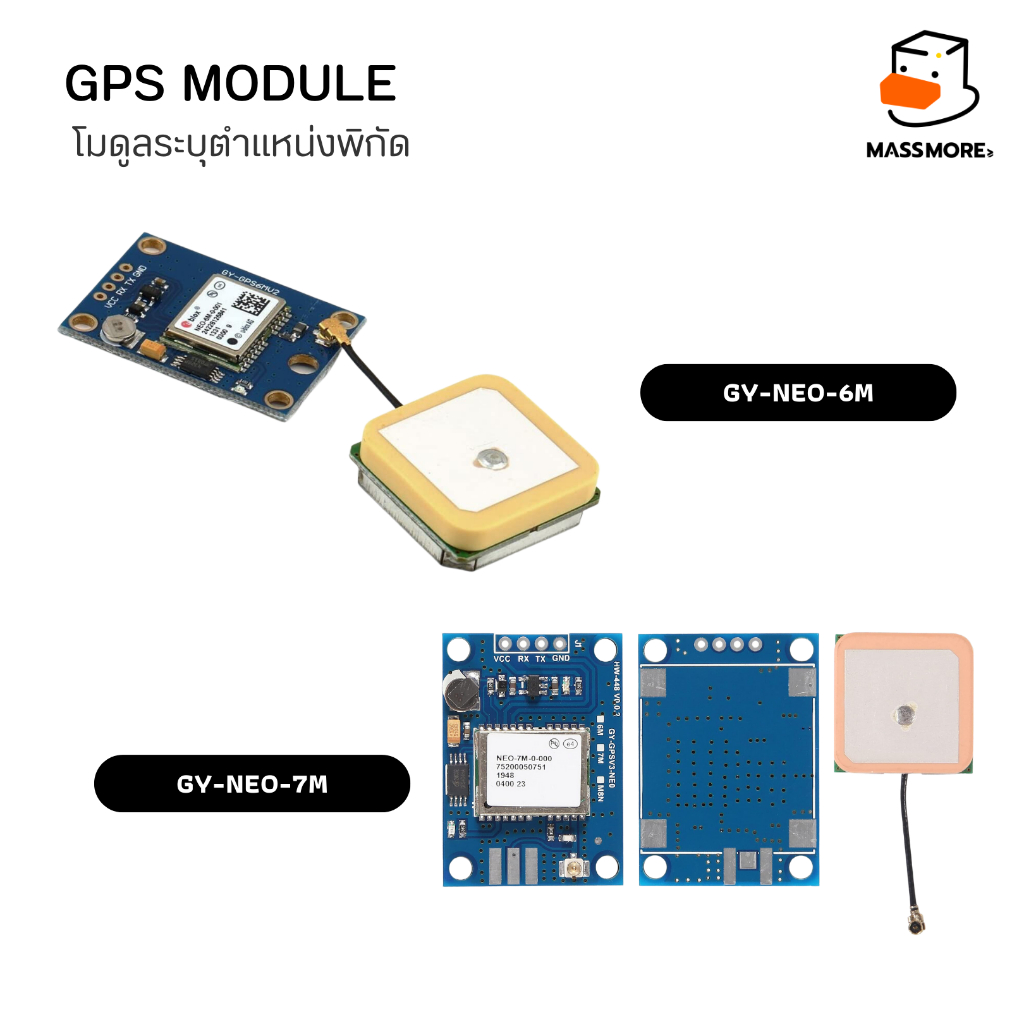

1. GY-NEO-6M
2. GY-NEO-7M
3. ATGM336H
4. LC76G
.
🔥 รายละเอียดสินค้า

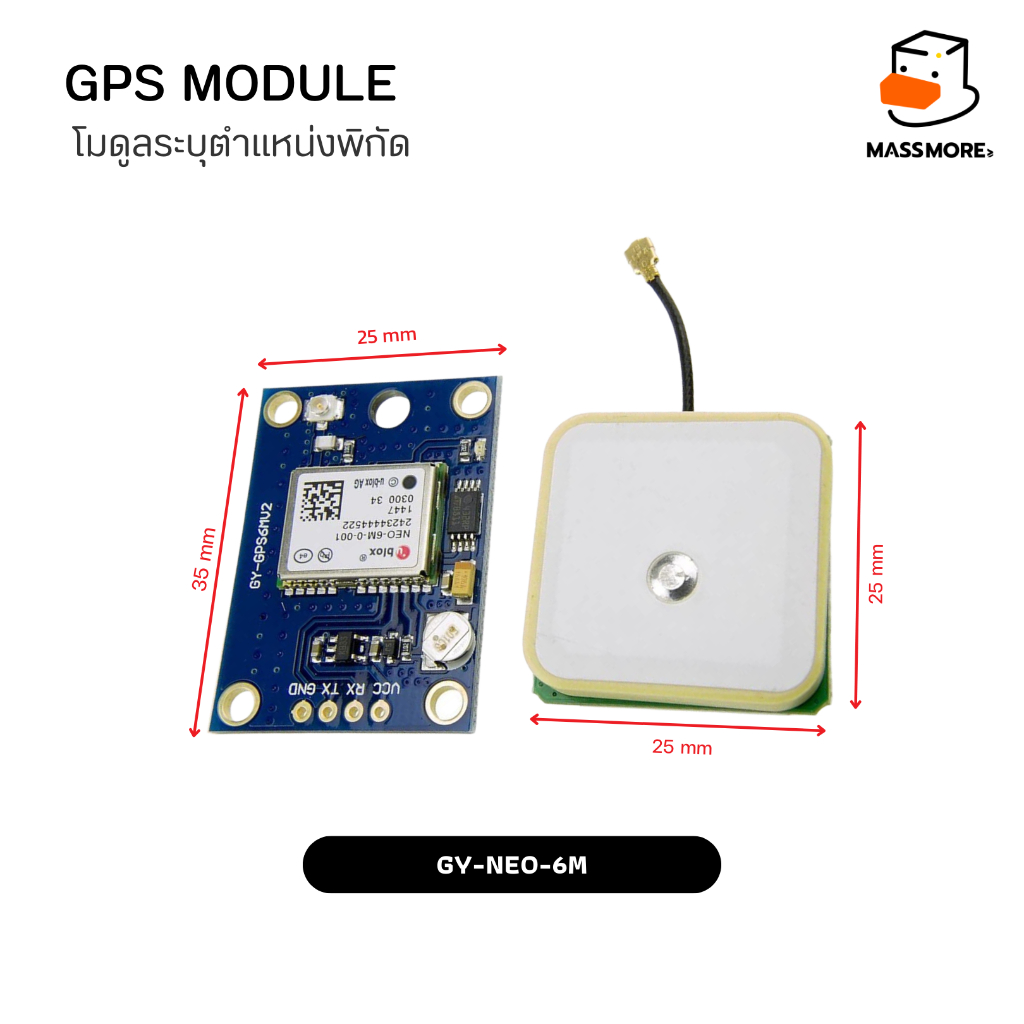

📌 1.โมดูล GPS NEO-6M ( รุ่น: GY-GPS6MV2 ) / แรงดันไฟฟ้า 3V-5V
– เสาสัญญาณเซรามิกในตัว: มาพร้อมเสาสัญญาณเซรามิกขอบด้านที่ช่วยเพิ่มความแข็งแกร่งของสัญญาณ
– ขนาดเสาอากาศ: 25×25 มม. รองรับการรับสัญญาณ GPS ได้อย่างมีประสิทธิภาพแม้อยู่ในพื้นที่ที่สัญญาณอ่อน
– EEPROM สำหรับบันทึกค่าการตั้งค่า: สามารถบันทึกค่าพารามิเตอร์การตั้งค่าของผู้ใช้งานได้แม้ปิดไฟเลี้ยง
– แบตเตอรี่สำรองข้อมูลในตัว: ช่วยบันทึกข้อมูลสำคัญและสนับสนุนการทำงานของ GPS Hot Start , รองรับการเริ่มต้นตำแหน่งได้รวดเร็ว (Hot Start)
– ไฟแสดงสถานะสัญญาณ (LED): มีไฟ LED สำหรับบอกสถานะการทำงานของโมดูลและการรับสัญญาณ
– การเชื่อมต่อและแรงดันไฟ: รองรับแรงดันไฟฟ้า: 3V-5V
– การเชื่อมต่อ UART ค่า baud rate เริ่มต้น: 9600bps (ปรับแต่งได้)
ขนาด :
– ขนาดโมดูล: 25×35 มม.
– ขนาดรูยึด: เส้นผ่านศูนย์กลาง 3 มม.
.

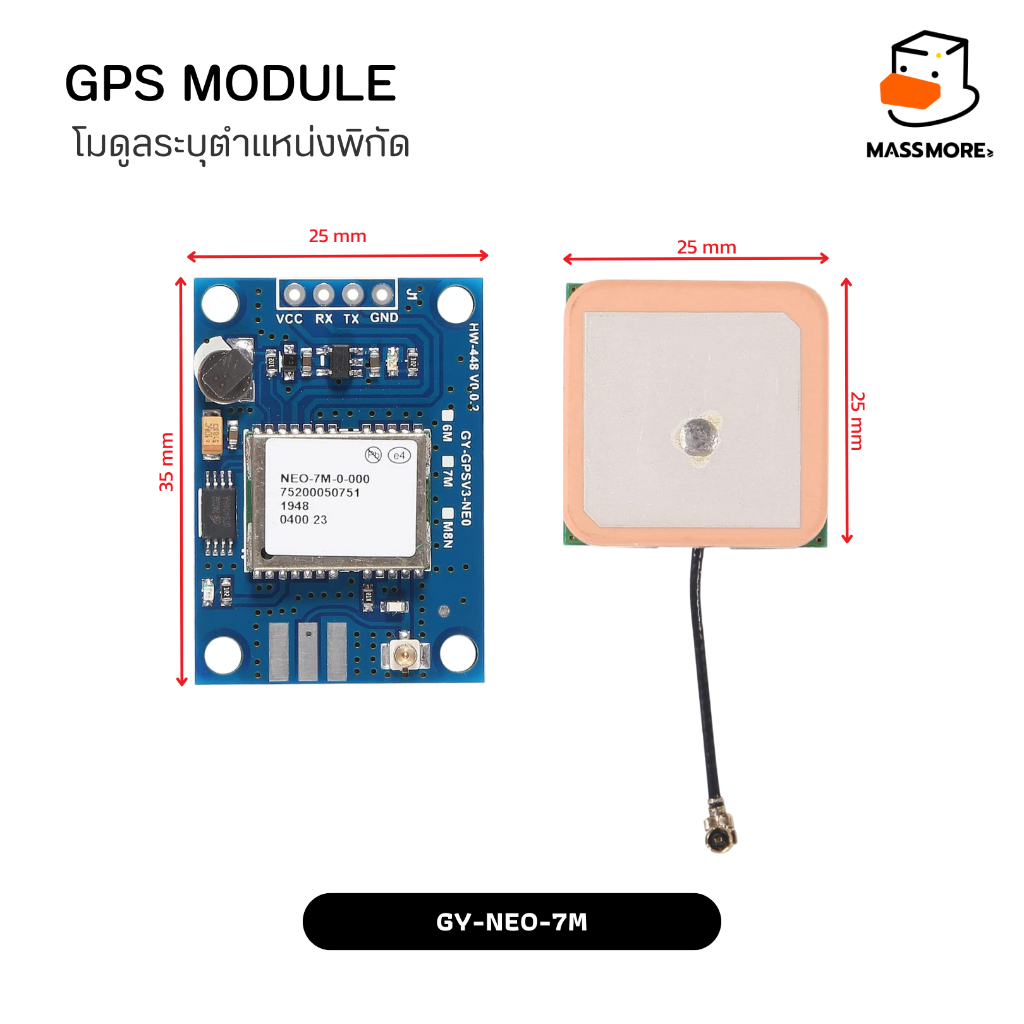

📌 2.โมดูล GPS รุ่น GY-NEO-7M / แรงดันไฟฟ้า 3V-5V
– GPS Module NEO-7M:ใช้ชิปรุ่น NEO-7M-0-000 ซึ่งเป็นชิปนำเข้าคุณภาพสูง รองรับการทำงานที่เสถียรและประสิทธิภาพสูง
– แรงดันไฟฟ้าที่รองรับ: รองรับแรงดันไฟฟ้า 3V-5V ทำให้สามารถใช้งานร่วมกับอุปกรณ์ไฟฟ้าหลายประเภทได้สะดวก
– เสาสัญญาณเซรามิกในตัว: มาพร้อมเสาสัญญาณเซรามิกขนาด 25×25 มม. ที่ช่วยเพิ่มความแรงของสัญญาณ GPS
– เหมาะสำหรับพื้นที่ที่มีสัญญาณอ่อนแบตเตอรี่สำรองข้อมูล: มีแบตเตอรี่สำรองในตัวเพื่อช่วยบันทึกค่าพารามิเตอร์การตั้งค่าในกรณีที่ไฟดับหรือปิดเครื่อง
– EEPROM สำหรับบันทึกข้อมูลการตั้งค่า: บันทึกค่าการตั้งค่าได้แม้ไม่มีไฟเลี้ยง ทำให้ไม่ต้องตั้งค่าใหม่ทุกครั้งที่ใช้งาน
– ไฟ LED แสดงสถานะ: มีไฟ LED สำหรับแสดงสถานะการทำงานของโมดูลและการรับสัญญาณ GPS
– PCB คุณภาพสูง:ใช้แผงวงจรแบบ Immersion Gold PCB ซึ่งทนทานและรองรับการใช้งานในระยะยาว
– ขนาดโมดูล: 25×35 มม.
– ขนาดเสาอากาศ: 25×25 มม.
– รูยึดติดตั้งเส้นผ่านศูนย์กลาง: 3 มม.
– ค่า Baud Rate เริ่มต้น: ค่า baud rate เริ่มต้นที่ 9600bps แต่สามารถปรับเปลี่ยนได้ตามความต้องการ
.

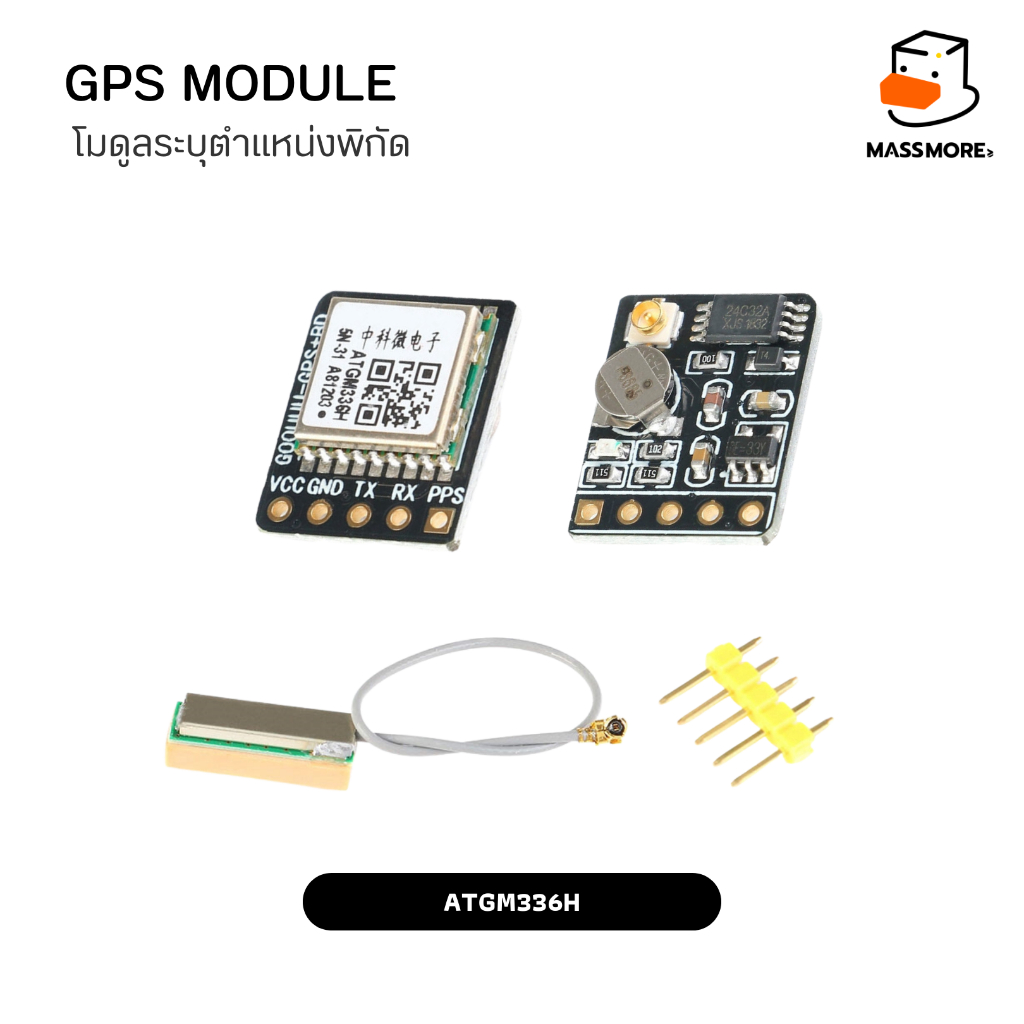

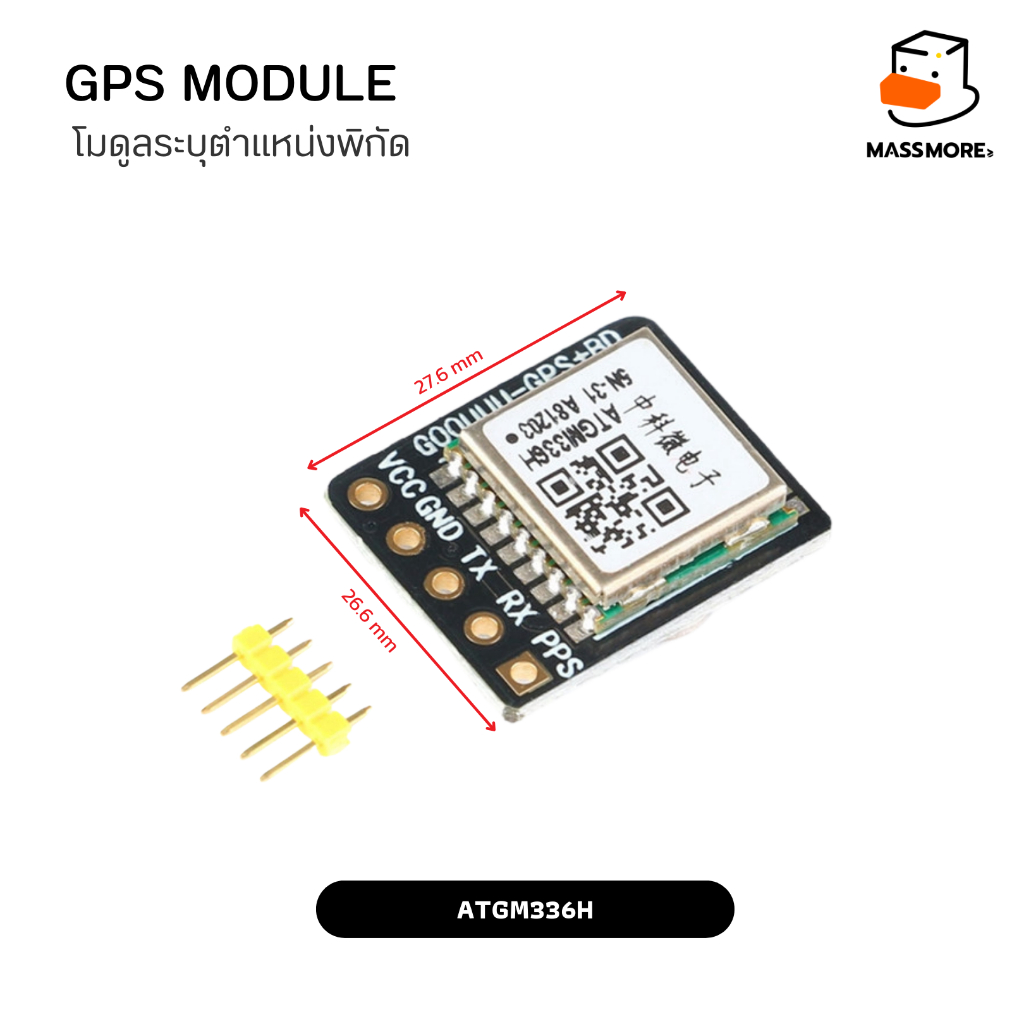

📌 3.โมดูลซีรีส์ ATGM336H-5N เป็นคำทั่วไปสำหรับตระกูลกำหนดตำแหน่งโมดูลนำทาง BDS / GNSS
– ประสิทธิภาพสูงขนาด 9.7×10.1
– ชุดผลิตภัณฑ์ใช้ชิปเดียว GNSSSOC รุ่นพลังงานต่ำรุ่นที่สี่ -AT6558
– รองรับระบบนำทางดาวเทียมที่หลากหลายรวมถึง BDS ของจีน (ระบบนำทางดาวเทียม Beidou), GPS ของสหรัฐอเมริกา, GLONASS ของรัสเซีย Sbas (WAAS, EGNOS, GAGAN, MSAS) ได้ถูกนำมาใช้ในสหภาพยุโรป เพื่อปรับปรุงระบบดาวเทียมของญี่ปุ่น ได้แก่ GALILEO, QZSS ของญี่ปุ่น และ WAAS, EGNOS, GAGAN, MSAS
– At6558 เป็นความรู้สึกที่แท้จริงของโมดูลนำทางดาวเทียมหลายโหมดหกในหนึ่งเดียวรวมถึงช่องทางการติดตาม 32 ช่อง
– สามารถรับสัญญาณ GNSS ระบบนำทางดาวเทียมและเพื่อให้ได้ตำแหน่งข้อต่อการนำทางและเวลา
– โมดูลชุดนี้มีความไวสูงใช้พลังงานต่ำต้นทุนต่ำและข้อดีอื่น ๆ เหมาะสำหรับการนำทางในรถยนต์ตำแหน่งมือถืออุปกรณ์ที่สวมใส่ได้ สามารถเปลี่ยนโมดูล U-blox MAX series ได้โดยตรง
.

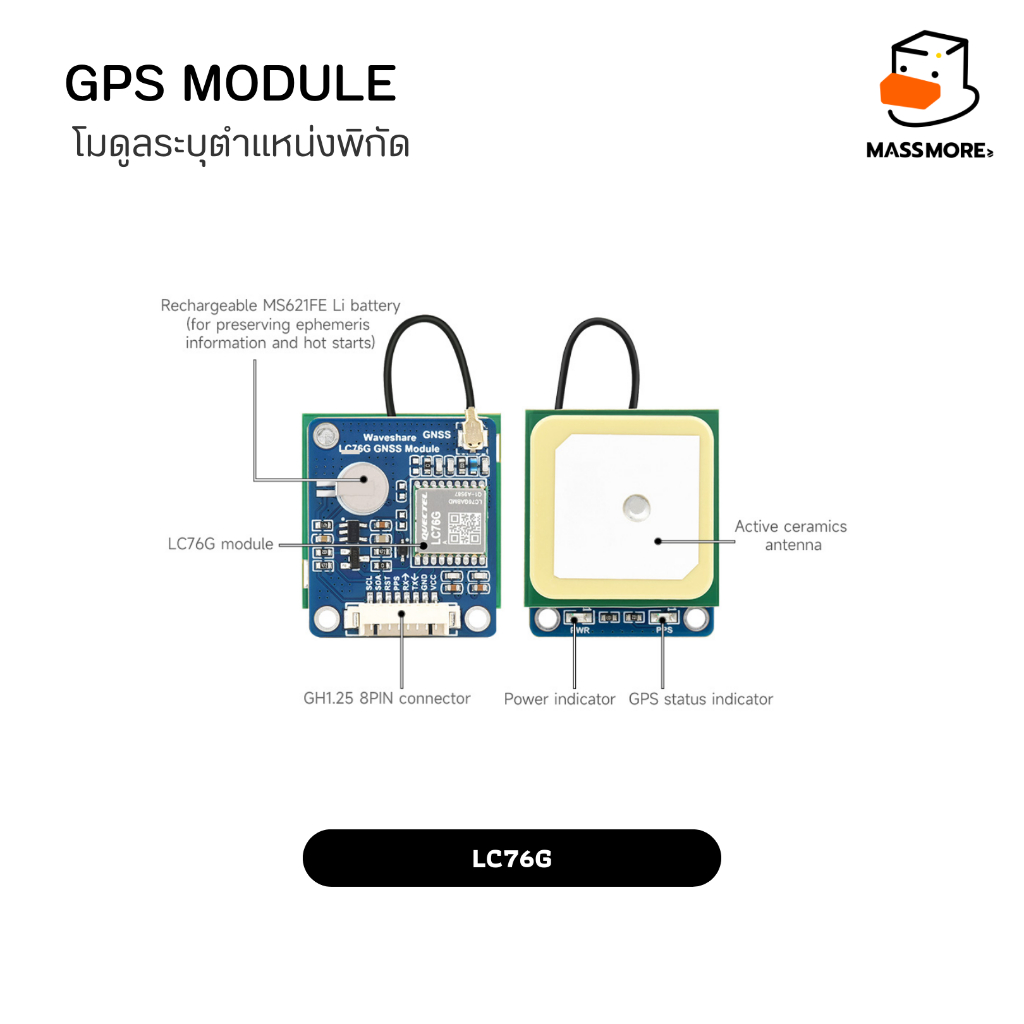

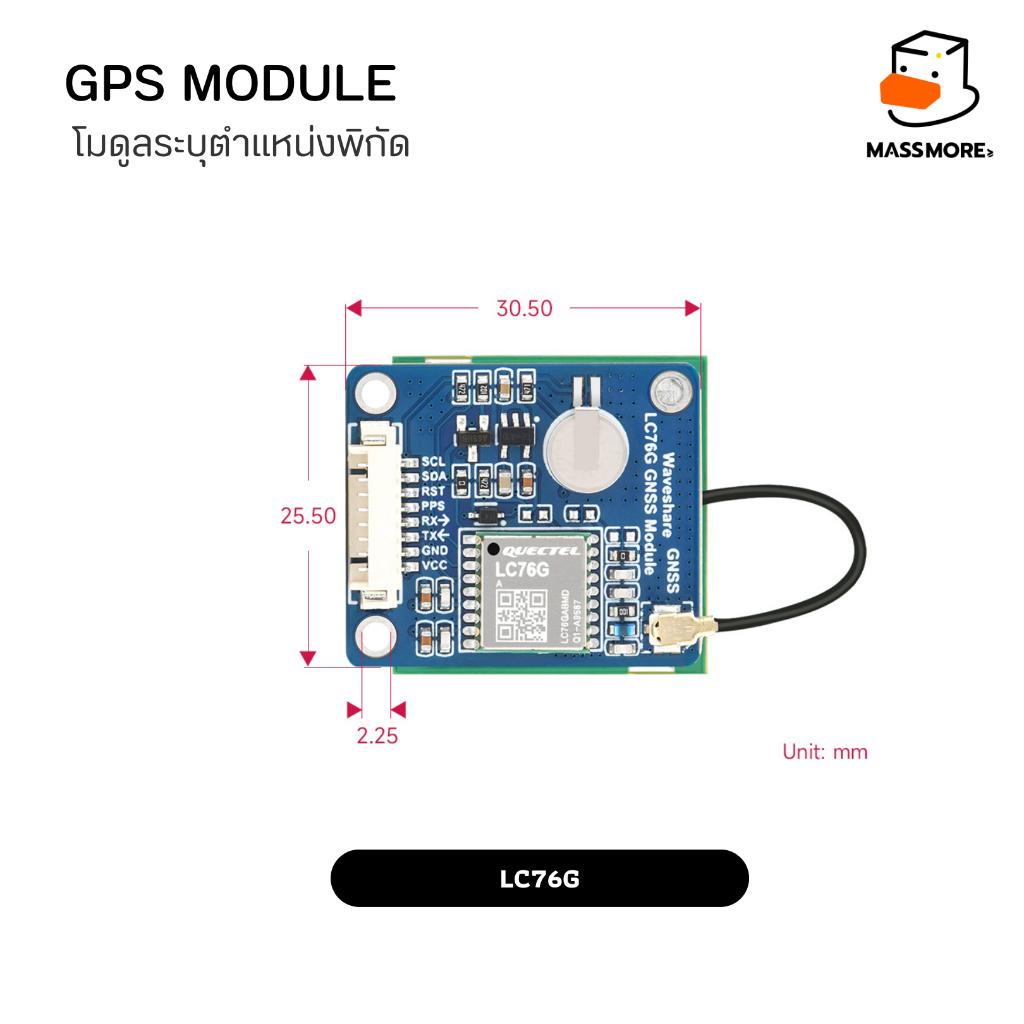

📌 4.โมดูล LC76G GPS: โมดูลนำทาง GNSS อเนกประสงค์
LC76G GPS Module เป็นโมดูลนำทาง GNSS (Global Navigation Satellite System) ที่รองรับระบบนำทางหลายระบบ เช่น GPS, BeiDou (BDS), GLONASS, Galileo, และ QZSS ซึ่งสามารถทำงานร่วมกันได้ทั้งแบบหลายระบบหรือแบบระบบเดียวอย่างอิสระ โมดูลนี้ออกแบบมาเพื่อประสิทธิภาพสูงในด้านการระบุตำแหน่งที่รวดเร็ว แม่นยำ และมีความเสถียรสูง พร้อมรองรับฟังก์ชัน EPO™ (Extended Predictive Orbit) และ EASY™ (Embedded Assist System) เพื่อการเริ่มต้นตำแหน่งที่รวดเร็วและใช้งานง่าย
– รองรับระบบ GNSS หลายระบบ: รองรับการนำทางผ่านระบบ GPS, BeiDou (BDS), GLONASS, Galileo, และ QZSS
– สามารถใช้งานได้ทั้งแบบรวมระบบหลายระบบ หรือระบบเดี่ยวแบบอิสระ
– รองรับการสื่อสารผ่าน UART และ I2C: เหมาะสำหรับการพัฒนาโปรเจกต์ IoT หรือระบบนำทางที่ต้องการเชื่อมต่อแบบยืดหยุ่น
– ค่า baudrate เริ่มต้น: 115200bps (ปรับค่าได้ในช่วง 9600~921600bps)
– ประสิทธิภาพการรับสัญญาณสูง: มี Low-Noise Amplifier (LNA) ในตัว ช่วยเพิ่มความไวในการรับสัญญาณ
– รองรับฟังก์ชัน EPO™ และ EASY™ เพื่อช่วยคาดการณ์ตำแหน่งดาวเทียมล่วงหน้าและลดเวลาการเริ่มต้นใช้งาน
– รองรับ 1PPS (Pulse Per Second): สำหรับการซิงโครไนซ์เวลาที่แม่นยำในแอปพลิเคชันที่ต้องการการวัดเวลาแบบเรียลไทม์
– แบตเตอรี่ในตัว: มีแบตเตอรี่แบบชาร์จซ้ำได้ (Li Battery MS621FE) เพื่อเก็บข้อมูลตำแหน่งดาวเทียม (Ephemeris) และรองรับการเริ่มต้นอย่างรวดเร็ว (Hot Start)
– แสดงสถานะการทำงาน: มี LED 2 ดวงสำหรับบอกสถานะการทำงานของโมดูล
– ทรัพยากรสำหรับการพัฒนา: มีเอกสารและตัวอย่างการพัฒนาสำหรับแพลตฟอร์มต่าง ๆ เช่น Raspberry Pi, Raspberry Pi Pico, Jetson Nano, Arduino, และ ESP32
.
🛠 การใช้งานที่เหมาะสม:
– งานสร้างสรรค์: เหมาะสำหรับผู้ที่ชื่นชอบงานประดิษฐ์และโปรเจกต์ส่วนตัว
– สมาร์ทโฮม: ผสานเข้ากับระบบบ้านอัจฉริยะเพื่อควบคุมไฟแบบอัตโนมัติ
– ต้นแบบอิเล็กทรอนิกส์: ใช้ทดสอบเอฟเฟกต์แสงในงานออกแบบและพัฒนา
– ระบบนำทางในโดรนและยานพาหนะ
– การพัฒนา IoT ที่ต้องการตำแหน่งแบบเรียลไทม์
– ระบบการวัดเวลาและการซิงโครไนซ์ที่แม่นยำ
– การติดตามโลจิสติกส์และการขนส่ง
.
#GNSSModule #GPSModule #IoTDevelopment #EmbeddedSystems #RaspberryPi #ESP32 #ArduinoProjects #HighAccuracyPositioning #LowPowerConsumption #GPSModule #NEO6M #NEO7M #ATGM336H #LC76G #IoTProjects #NavigationSystem #DIYProjects #Massmore
.
ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏
